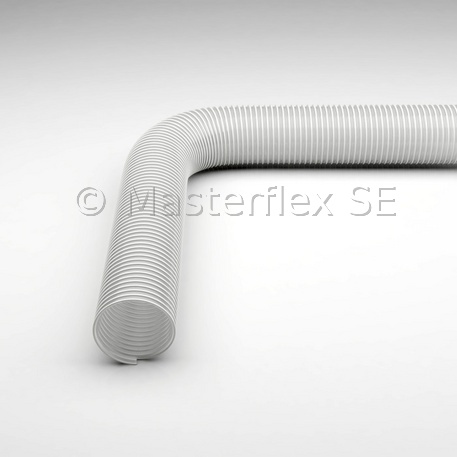

Master-PUR HX Food A

PU Sug- & Transportslang, tungvikt, livsmedelsklassad (FDA), EU 10/2011, antistatisk

Master-PUR HX Food A - PU Sug- & Transportslang, tungvikt, livsmedelsklassad (FDA), EU 10/2011, antistatisk

Technical Drawing

Anslutningselement

  • Combiflex Rostfri Gängad Sockel Food
    Combiflex Rostfri Gängad Sockel Food
  • Master-Grip dubbel trådklämma, skruvbar
    Master-Grip dubbel trådklämma, skruvbar
  • Combiflex PU Fastfläns Food
    Combiflex PU Fastfläns Food
  • Combiflex PU Gängad Sockel Food
    Combiflex PU Gängad Sockel Food
  • Combiflex Mejerikoppling Konad Sockel
    Combiflex Mejerikoppling Konad Sockel

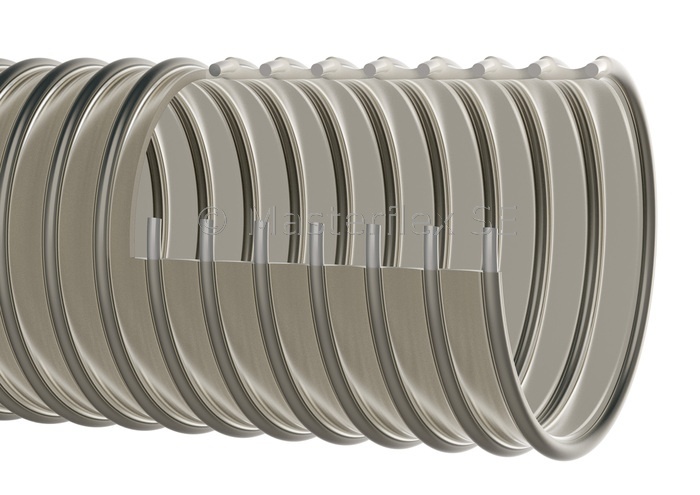

Konstruktion



Master-PUR HX Food A - PU Sug- & Transportslang, tungvikt, livsmedelsklassad (FDA), EU 10/2011, antistatisk

Material

  • spiral: rostfri spiral (material no. 14310)
  • vägg: polyeterpolyuretan , livsmedelsklassad (FDA), med icke-migrerande antistatisk tillsats
  • väggtjocklek mellan spiralerna ca. 1,7 - 2,1 mm beroende på diameter

Användningsområde

  • Livsmedelsindustri
  • Läkemedelsindustri
  • Kemikalier

Egenskaper

  • EU riktlinjer 2002/72/EU och de senaste tilläggen i direktiven
  • zugelassen für Lebensmittelkategorie: E (Kontaktzeiten gemäß Prüfbericht)
  • das Material der Schlauchwand ist regelkonform zur FDA Regulation 21 CFR § 177.1680 und 21 CFR § 177.2600
  • Tillverkningsprocess enligt GMP EC 2023/2006
  • flexibel
  • extremt slitstark med extra förstärkning under spiralen
  • schwer
  • antistatisk, ytresistans < 109 Ohm, mätt enligt DIN EN ISO 8031
  • relativt slät insida
  • lukt- och smaklös
  • förbättrat tryck och vakuum
  • mikrob- och hydrolysbeständig
  • optimala flödesegenskaper
  • god kemisk resistans
  • hög draghållfasthet
  • Generellt god UV- och ozonbeständighet
  • Halogen- och mjukgörarfria
  • Godkänd enligt TRGS 727 och ATEX 2014/34 EU. Details acc. to certificate

Temperaturområde

  • -40°C till +90°C
  • toppar till +125°C

Artikelvarianter

DN arbetstryck undertryck böjningsradie utvändig Ø vikt/m artikelnr. lagerlängd max. tillverkningslängd
bar bar mm mm kg m m
32 4,85 0,94 80 42 0,66 000157:32:x / 20
40 4,27 0,94 100 50 0,83 000157:40:x / 20
50 4,02 0,94 123 60 1,02 000157:50:x / 20
51 4 0,94 125 61 1,04 000157:51:x 10 20
55 3,75 0,89 140 65 1,1 000157:55:x / 20
60 3,6 0,89 150 70 1,2 000157:60:x / 20
65 3,3 0,89 165 75 1,29 000157:65:x / 20
70 3,15 0,89 175 80 1,38 000157:70:x / 20
75 2,96 0,89 188 86 1,57 000157:75:x / 20
76 2,92 0,89 190 87 1,61 000157:76:x 10 20
80 2,77 0,89 200 93 1,93 000157:80:x / 20
90 2,4 0,89 225 103 2,16 000157:90:x / 20
100 2,15 0,87 246 113 2,53 000157:100:x / 20
102 2,1 0,87 250 115 2,6 000157:102:x 10 20
110 1,95 0,87 275 124 2,82 000157:110:x / 20
115 1,8 0,87 290 129 2,94 000157:115:x / 20
120 1,65 0,87 300 134 3,07 000157:120:x / 20
125 1,65 0,87 310 138 3,33 000157:125:x / 20
127 1,65 0,87 315 140 3,44 000157:127:x / 20
130 1,65 0,84 325 145 3,54 000157:130:x / 20
140 1,5 0,83 350 153 3,81 000157:140:x / 20
150 1,5 0,82 433 165 4,08 000157:150:x / 20
152 1,5 0,82 450 167 4,13 000157:152:x / 20

Tillgänglig vid förfrågan

  • Tillgänglig vid förfrågan i ovan nämnda längder, storlekar och färger. Alternativt även med tryck.
